4路DVI-U输入接口，4路DVI-U输出接口；
4路凤凰端子输入音频接口，4路凤凰端子输出音频接口，支持左右声道输入及左右声道输出；
输入信号支持：HDMI、DVI、VGA、YPbPr、CVBS，可软件配置输入信号格式；
输出信号支持：HDMI、DVI、VGA、YPbPr、CVBS，可软件配置输出信号格式；
全数字设计，支持视频无缝切换；
输出信号分辨率可自定义调整，输出信号支持视频拼接功能；
支持视频独立切换；
支持音频独立切换，输出可选择输入模拟音频或者HDMI数字音频；
支持OSD字幕叠加；
支持最高分辨率1920X1080P@60Hz；
具有掉电记忆功能；
2路RS232接口，支持RS232控制；
配备专业电脑软件，可实时显示设备输入通道和输出通道信号状态；
标准1U工业机箱，安装方便，操作便捷。

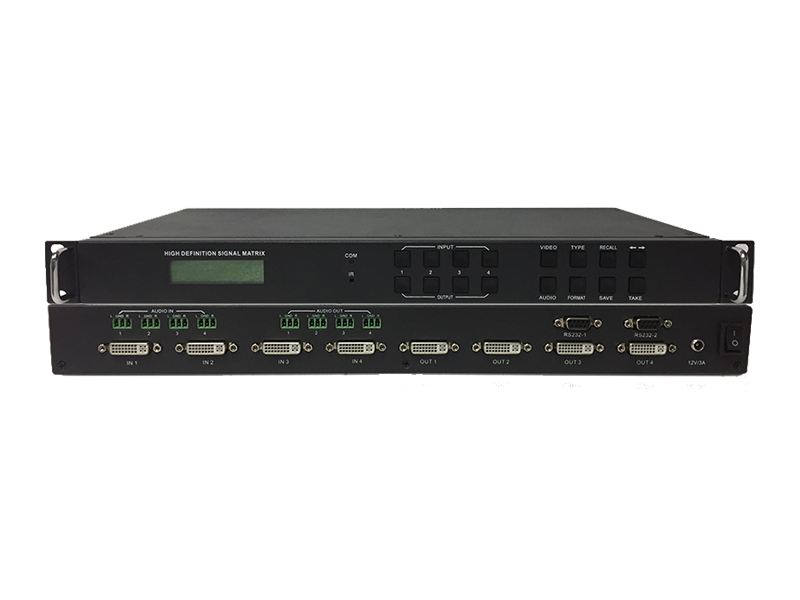

产品名称 | 一体式高清无缝混合矩阵-SD-MIX0404 |
协议 | 支持HDMI1.4的标准，HDCP1.3协议, DVI1.0协议 |
像素带宽 | 165MHz, 全数字 |
接口带宽 | 6.75Gbp,全数字 |
最大支持分辨 | HDTV：1920x1080P@60_36bit |
位时钟抖动(Clock Jitter) | <0.15 tbit=""> |
位上升时间(Risetime ) | <0.3tbit> |
位下降时间(Falltime) | <0.3tbit> |
最大传输延时 | 5nS(±1nS) |
信号类型 | HDMI、DVI、VGA、分量、CVBS |
输入接口 | 4路DVI-U母接口 |
输出接口 | 4路DVI-U母接口 |
信号强度 | T.M.D.S +/- 0.4Vpp |
最小/最大电平 | T.M.D.S 2.9V/3.3V |
最大直流偏置误差 | 15mV |
最大功耗 | 45W |
产品重量 | 约3Kg |
建议输入距离 | ≤20米 |
